鐵路線路安全保護區ab型標樁
1) 鐵路線路安全保護區ab型標樁標樁適用于鐵路線路兩側安全保護區邊界的標識。
2) 鐵路線路安全保護區ab型標樁的范圍按《鐵路安全條例》的規定執行。
3) 標樁分為兩種類型。A型標樁采用鋼筋混凝土板制作，直接埋入士層中。B型標樁采用鋼筋混凝土立柱及標牌制作，埋設于混凝土基礎中。
4) A型標樁為基本型，沿鐵路線路安全保護區邊界每200m左右設置一個，特殊地段可增加或設置數量，人煙稀少地區可不設置。
5) B型標樁為輔助型，適用于人員活動地段的道口、橋隧兩端、公鐵立交橋附近醒目民居附近和人身傷害事故多發地段的鐵路線路安全保護區邊界設置。
6) 標樁在鐵路線路兩側規定距離設置時，應與線路另一側標樁相錯埋設。
7) 標樁地上部分表面均噴涂黃底，并噴涂黑圖案及文字。
1.鋼筋采用綁扎方式。鋼筋使用直徑8mm與直徑4mm的，混凝土灰號C30.

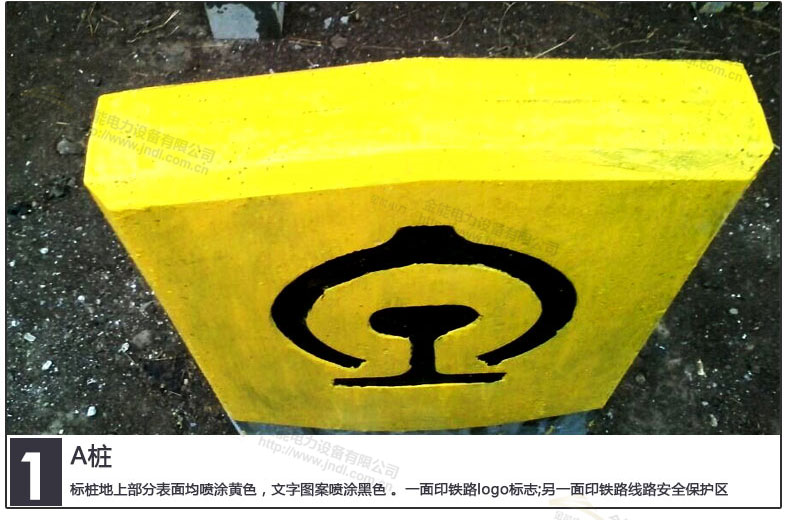

2.標樁地上部分表面均噴涂黃色，文字圖案噴涂黑色 。一面印鐵路logo標志;另一面印鐵路線路安全保護區
3.標樁正面面向線路外側。
安全保護區B型標樁標準及規格。
B樁由兩部分組成，牌子跟立柱。牌子尺寸：1000*600*60mm。立柱：150*150*2200mm
安全保護區B型標樁制作標準：
1.立柱基礎采用C15混凝土。
2.標樁正面面向線路外側。
3.標牌為水泥混凝土材質，單個重量較大，應采用工具安裝。
4.連接件在現場安裝時作表面除銹處理，安裝完成后需涂防銹漆。
鐵路保護區AB樁工藝：制作磨具→制作混凝土→成型→噴字→檢驗→打包
鐵路保護區AB樁特點：選用硫鋁酸鹽水泥制作，具有早強、高強的特點，其3天強度相當于同標號硅酸鹽水泥的28天強度；抗凍性能好；內部配鋼筋樁體結構穩固；樁體外部防水涂料，粘結度強，耐老化。
鐵路ab型標樁設計說明
1.鐵路AB樁根據鐵路運輸安全保護條例設計制作。
2.本土適用于鐵路線路兩側安全保護區邊界的標識。
3.鐵路線路安全保護區的范圍按鐵路運輸安全保護條例的規定執行。
4.標樁分為兩種類型。A型標樁采用鋼筋混凝土板制作，直接埋入土層中。B型標樁采用鋼筋混凝土立柱及標牌制作，埋設于混凝土基礎中。
5.A型標樁為基本型，沿鐵路線路安全保護區邊界每200m左右設置一個，特殊地段可增加或減少設置數量，人煙稀少地區可不設置。
6.標樁在鐵路線路兩側規定距離設置時，應與線路另一側標樁相錯埋設。
7.B型標樁為輔助型，適用于人員活動頻繁地段的道口、橋梁兩端、公鐵立交橋附近醒目地點、民居附近和人身傷害事故多發的鐵路線路安全保護區邊界設置。
8.標樁的制作按混凝土結構工程施工質量驗收規范的規定執行。
9.本土尺寸均以mm計。
